Signální pás průchozí profil a ČSN

Signální pás průchozí profil, bezpečnost a ČSN

Základní vymezení prostoru

Průchozí prostor u signálních pásů, které navádějí k přechodům pro chodce nebo místům pro přecházení, je definován nejen samotnou šířkou signálního pásu, ale i navazujícím ochranným prostorem kolem něj.

Podle ČSN 73 4001 Přístupnost a bezbariérové užívání platí:

šířka signálního pásu (reliéfních prvků) je 800 až1000 mm,
na každé straně pásu musí být zachován další bezpečný volný prostor o minimální šířce 800 mm.

Celkový průchozí koridor tedy činí: 2400 až 2600 mm (minimální požadavek)

V tomto prostoru nesmí být umístěny žádné překážky, jako jsou sloupky, mobiliář, reklamní prvky apod.

Výjimku tvoří sloupky světelného signalizačního zařízení (SSZ), které jsou naopak žádoucí – slouží pro:

orientaci (nalezení přechodu, místa pro přecházení),
bezpečné aktivaci chodecké výzvy,
spuštění akustické signalizace.

popis předpokladu a stavu SSZ je popsán sumárně na www

Relevantní ustanovení ČSN 73 4001 (výběr)

Čl. 4.2.4 V případě umělé vodicí linie je pohyb nevidomých osob po vlastní umělé vodicí linii nebo vedle ní ve vzdálenosti 800 mm od osy umělé vodicí linie... V případě signálního pásu (zvláštní forma umělé vodicí linie) se osoby se zrakovým postižením pohybují v pruhu šíře 800 mm navazujícího na hranu signálního pásu z obou stran…

U umělé vodicí linie se osoby se zrakovým postižením pohybují po ní nebo vedle ní ve vzdálenosti až 800 mm od její osy,
U signálního pásu (zvláštní forma vodicí linie) se pohybují v pruhu 800 mm od jeho hrany z obou stran. (poznámka: signální pás má dvě hrany a každá hrana má dvě strany).

Čl. 4.2.5 Do průchozího prostoru podél vodicí linie se nesmí umístit žádné překážky. Překážky musí být osazeny tak, aby byl zachován průchozí prostor podél vodicí linie

Čl. 6.2.2.1 Hmatové prvky musí být jednoznačně identifikovatelné holí a nášlapem od okolí podle jejich rozměru a povrchu

poznámka: definice navazujícího, okolního povrchu – viz certifikace (Stavebně technické osvědčení) konkrétního prvku určeného pro bezpečný pohyb (je zde i napsáno, jak má být prvek osazen, aby byl funkční a bezpečný).

Z uvedeného vyplývá:

do vzdálenosti 800 mm od okraje signálního pásu nesmí zasahovat žádné překážky,
povrch pásu musí mít charakteristickou strukturu (výstupky), která je jednoznačně definovaná a rozpoznatelná od okolí.

Technické provedení těchto prvků je ověřováno certifikací ( formou stavebně technického osvědčení – STO vydaného zkušebním ústavem TZÚS ke každému typu prvku).

Jak je signální pás skutečně používán

Z hlediska prostorové orientace je zásadní pochopit, že:

osoby se zrakovým postižením sledují hranu signálního pásu bílou holí,
právě tato hrana (rozhraní reliéfu a hladkého povrchu) určuje směr chůze,
bílá hůl slouží jako primární nástroj orientace – to, kde člověk přesně našlapuje, je druhotné.

V praxi:

chodec se zrakovým postižením sleduje holí důsledně hranu pásu,
průběžně kontroluje svoji polohu i pomocí nášlapu (podloženo i normou),
často jde částečně i po samotném pásu, aby udržel orientaci a neztratil se.

Bezpečnostní význam volného prostoru

Signální pásy navádějí uživatele do míst se zvýšeným rizikem, které potřebují bezpečně najít a následně překonat:

přechody pro chodce,
místa pro přecházení,
koridory pro překonání tramvajové trati,
navedení k označníku zastávky.

Uživatel je systémem cíleně veden do tohoto prostoru. Proto:

automaticky předpokládá, že je prostor bezpečný, funkční, použitelný a bez překážek,
jakákoliv překážka zde znamená významné riziko úrazu,
možné svedení z trasy.

Riziko se dále zvyšuje:

při špatném počasí (déšť, sníh, listí),
při nedostatečné údržbě,
u drobných nebo nízkých překážek, které jsou obtížně zjistitelné holí.

Shrnutí požadavků na průchozí profil

Osoby se zrakovým postižením využívají celou šířku definovaného průchozího prostoru:

u umělé vodicí linie: 2 × 800 mm (800 mm od osy na obě strany)= 1600 mm,
u signálního pásu: 800 mm (bezpečnostní prostor od hrany) + 800–1000 mm (šířka pásu) + 800 mm (prostor od hrany druhé) = 2400 až 2600 mm.

Tento prostor musí být:

souvislý,
bez překážek,
jednoznačně čitelný hmatem i nášlapem.

Poznámka k odpovědnosti

Projektant (autorizovaná osoba) i úřad (který dané schválil) nese odpovědnost za bezpečnost, funkčnost a použitelnost stavby po celou dobu její existence / doživotně.
ČSN 73 4001 a Vyhláška č. 146/2024 představuje minimální závazný standard pro bezbariérové užívání.
U bezpečnostních opatření tohoto typu nelze uplatnit žádné výjimky.

I tak se nabízí otázka, proč nebýt na straně bezpečnosti pro nejohroženější skupinu chodců, uživatelů veřejného prostoru?
V případě porušení zákonných požadavků místní lokalitě, na koho se obrátit pro případ plnění pojistné události?

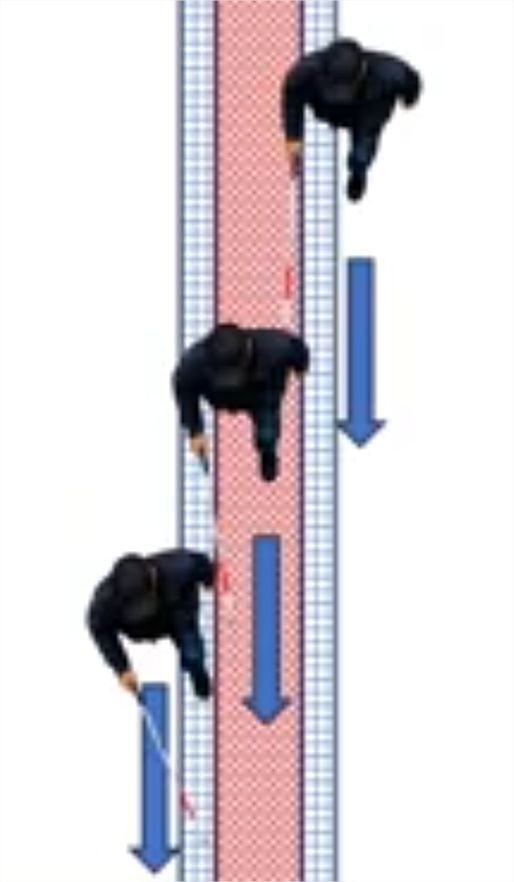

Standartní reálný pohyb zrakově postiženého po signální pásu, který jej má na konkrétní místo bezpečně dovést (graficky):

Přístup přechodu pomocí signálního pásu, půdorysně tvar typ "T"

Legenda a popis prvků
