Legislativa a související poznámky
ČSN 734001 Přístupnost a bezbariérové užívání
Hmatový prvek - jednoznačně rozlišitelný prvek s hmatově odlišným povrchem vnímatelný bílou holí a nášlapem a tvořený hmat- ným nebo vodicím vzorem
6.2.2.1 Hmatové prvky
Hmatové prvky musí být jednoznačně identifikovatelné holí a nášlapem od okolí podle jejich rozměru a povrchu. Jedná se například o dlažební kostky a desky, nalepovací prvky se speciální hmatovou pravou nebo reliéfním povrchem.
Tyto prvky mohou být například z betonu, kamene, keramiky, kovu, umělého kamene, plastu apod.
Povrch plochy do vzdálenosti nejméně 250 mm od hmatových prvků musí zajistit hmatový kontrast - povrch musí být rovinný, bez výstupků, drážek a podobných tvarových úprav a s dodržením požadavku na protiskluzné vlastnosti.
"6.2.2.1.1 Vodicí linie
Vodicí linie je součást prostředí nebo stavby sloužící k orientaci osob se zrakovým postižením při pohybu v interiéru i exteriéru. Vodicí linie jsou přirozené vodicí linie a umělé vodicí linie. Zvláštními formami umělé vodicí linie jsou signální pás, vodicí linie pro přecházení, vodicí linie s funkcí varovného pásu a vodicí linie přechodu přes železniční dráhu."
"8.4.2 Typ přechodu, šířka a délka přechodu pro chodce a místa pro přecházení jsou stanoveny v ČSN 73 6110.
8.4.3 Přechody pro chodce a místa pro přecházení se vybavují signálními a varovnými pásy, popřípadě vodicí linií pro přecházení."
"6.2.2.1.5 Vodicí linie pro přecházení
Vodicí linie pro přecházení slouží k orientaci osob se zrakovým postižením při přecházení. Zřizuje se, pokud je trasa přecházení delší než 8000 mm, vedená v šikmém směru nebo z oblouku o poloměru menším než 12000 mm a navazuje na signální pásy na chodníku. V případě, kdy nelze zajistit směrovost vedení signálním pásem na komunikaci pro pěší, tzn. že signální pás je kratší než 1000 mm, navrhuje se vodicí linie pro přecházení sběrných komunikací. Vodicí linie pro přecházení musí mít šířku 550 mm a skládá se z 2 x 3 nepřerušovaných podélných pásků šířky 25 až 35 mm (vzájemná světlá vzdálenost se rovná šířce pásku) a výšce nejméně 4 mm."
A to po celou dobu životnosti stavby.
ČSN 73 6110 Projektování místních komunikací
ZMĚNA Z1
"10.1.3.1.13 Vodící pás přechodu se zřizuje, je-li místo pro přecházení/přechod pro chodce delší než 8,00 m, nebo je vedené v šikmém směru nebo z oblouku o poloměru menším než 12,00 m. Vodicí pás přechodu musí navazovat na signální pásy."
"10.1.3.6 Vodící pás místa pro přecházení/přechodu pro chodce směrově navazuje na signální pás a zřizuje se pouze při délce přecházení větším než 8 m nebo pokud je přecházení vedeno šikmo nebo z oblouku o poloměru obruby menším než 12 m (viz obrázky 46, 47, 52);"
"Vodící pás přechodu se zřizuje pouze na přechodech určených zvláštním předpisem a navazuje na signální pás (viz obrázky 46, 47, 52);"
Poznámky a poznatky z praxe:
Vodící pás pro přecházení se zřizuje i v případě, je-li mezi obrubníky vzdálenost menší než 8 metrů a v případě, že není zajištěna směrovost signálním pásem na chodníku, tzn. signální pás je kratší než 1,5 m na jeho kratší hraně. Signální pás určuje v tomto případě jen navádění a existenci přechodu, ale směrovost je upřesněna a doplněna vodícím pásem pro přecházení.
Citace z TP:
„Značka č. V 7 se za podmínek stanovených zvláštním předpisem doplňuje hmatovými prvky pro osoby se zrakovým postižením. Tyto prvky se umísťují do osy přechodu.“
V7 = vodorovné dopravní značení přechodu „zebra“, příčné bílé pruhy umístěny po 500 milimetrech
Hmatové prvky = zde vodící pás přechodu šířky 550 mm, pokud má být hmatový, bezpečný a funkční, musí být vystouplý po celou dobu své životnosti, aby zajistil hmatový kontrast, zn. najitelnost a bezpečnou použitelnost s ohledem na směrovost i rychlost.
Z praxe:
Vodící pás přechodu bývá tedy v praxi využíván jako zvláštní forma umělé vodicí linie, kerá slouží k orientaci osob se zrakovým postižením při přecházení. Jeho geometrie je daná, musí mít celkovou šířku pásu 550 mm a skládá se z pásků v počtu 2 x 3 ks o výčce 4 mm. V koridoru umělé vodící linie min. 0,80 m (viz ČSN) na obě strany nesmí být žádná překážka (na takových to trasách určených pro OOSO chodec žádnou překážku nečeká ani neočekává, naopak by to bylo zásadní bezpečnostní riziko).
Upozornění: Aby byl vodící prvek funkční, musí být detekovatelný, rozpoznatelný b.holí a nášlapem od okolí (dodrženy výškové parametry) , protože je určen pro osoby se zrakovým postižením (dle ČSN zajištění přístupnosti pro osoby se sníženou schopností orientace). Bez vyvýšených, reliéfních prvků je vodící pás nefunkční, nepoužitelný, nebezpečný a není tudíž ani použitelný pro tyto cílové skupiny.

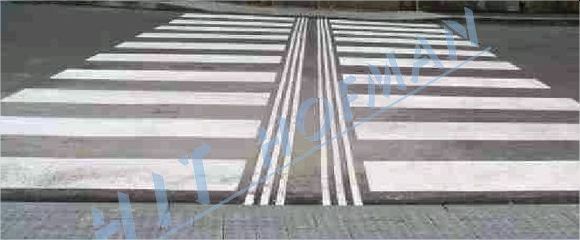

Příklad - vodící linie pro přecházení
