Schody, schodiště, jejich značení a ČSN
Požadavky jsou definovány na základě vyhlášky č. 146/2004 v ČSN 734001 Přístupnost a bezbariérové užívaní
11.1 Schodiště
11.1.1 Pro hlavní schodiště a vyrovnávací stupně, včetně vnějších schodišť ve veřejném prostranství platí články 11.1.2 až 11.1.11 této normy, pro únikové a ostatní schodiště platí odstavce 11.1.9. až 11.1.11 této normy.
Pro stavby bytových domů s výtahem se ustanovení 11.1.2 a 11.1.4 nepoužije.
Pro změny dokončených staveb u stávajících schodišť se ustanovení nepoužijí, pokud to stavebně technické důvody nebo jiný veřejný zájem vylučují.
11.1.2 Počet stupňů (výšek stupňů) v jednom schodišťovém rameni musí být nejvýše 16.
11.1.3 Průchodná šířka schodišťového ramene musí být nejméně 1 500 mm, v bytových domech nejméně 1 200 mm, v prostředí železničních staveb nejméně 1 600 mm, konstrukce zábradlí nebo zábradelní madla mohou do průchodné šířky zasahovat nejvýše 100 mm.
11.1.4 Sklon schodišťového ramene nesmí být větší než 28°. Výška schodišťového stupně nesmí být větší
než 160 mm a šířka stupně menší než 300 mm.
11.1.5 Schodišťová ramena musí být přímá, stupně ve schodišťových ramenech musí být přímé.
Jednotlivé stupně ve schodišťovém rameni musí mít vždy stejnou výšku a šířku.
11.1.6 Stupnice a podstupnice musí být k sobě kolmé, přípustný přesah průmětu stupnice smí být nejvýše 25 mm.
11.1.7 Schodišťová ramena musí být po obou stranách opatřena zábradelními madly. Základní výška madel musí být po celé délce ve výškách 900 mm nad pochozí plochou (podesty, schodišťového stupně). Vybavení oboustrannými madly platí také pro všechny únikové cesty sloužící k evakuaci osob (viz ČSN 73 0802). Výška madla musí být zachována k hornímu líci madla, platí také pro 11.1.8.
11.1.8 Schodišťová ramena staveb drah, metra, odbavovacích terminálů veřejné dopravy, ve stavbách občanského vybavení v částech určených pro děti do 12 let (staveb pro výchovu a vzdělání, zdravotní a sociální služby pro děti apod.) musí mít další madlo po celé délce ve výšce 700 mm nad pochozí plochou. U provozů určených pro děti do 6 let (mateřské školy, zařízení pro péči o děti předškolního věku apod.) se madlo umístí ve výšce 400 mm až 600 mm.
Vizuální kontrast musí být K ≥ 30 % mezi dvěma povrchy.
11.1.9 Povrch stupnic nástupního a výstupního stupně v každém schodišťovém rameni musí být výrazně kontrastně rozeznatelný od povrchu ostatních stupňů, podstupnic, podest a okolí, a to po celé ploše. Kontrastní označení podstupnice je nepřípustné. Tento požadavek se týká i vyrovnávacích stupňů.
Vizuální kontrast musí být K ≥ 30 % mezi dvěma povrchy.
Vizuální kontrast musí být K ≥ 30 % mezi dvěma povrchy.

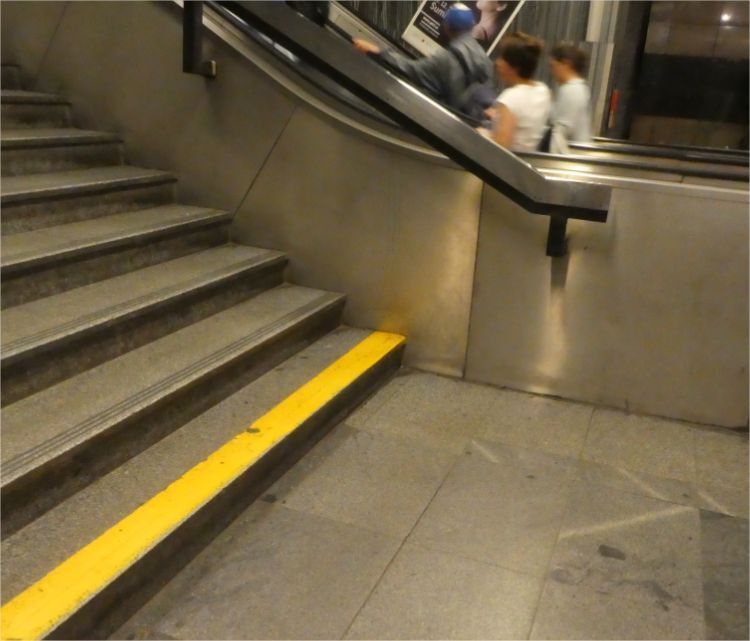

11.1.10 Ve stavbách pro železnici, metro a odbavovací terminály veřejné dopravy, včetně přístupů k nim, musí být povrch stupnice nástupního a výstupního stupně označen pruhem žluté barvy šířky 100 mm po celé délce schodu, ve vzdálenosti nejvýše 50 mm od hrany schodu.
11.1.11 Schodiště vybíhající do prostoru musí být upraveny tak, aby bylo zabráněno možnosti vstupu osob do průmětu prostoru s nižší výškou než 2 200 mm v exteriéru a 2 100 mm v interiéru. Vstupu musí být zabráněno zarážkou ve výšce 100 mm až 250 mm nebo pevnou zábranou výšky nejméně 300 mm a ve výšce 1 100 mm musí být instalovaná pevná ochrana (např. tyč zábradlí apod.).
11.7 Pohyblivé schody a pohyblivé chodníky
11.7.2 Hřeben na vstupu i výstupu z pásu pohyblivých zařízení musí být proveden v kontrastní žluté barvě s požadavkem na vizuální kontrast K ≥ 30 % mezi dvěma povrchy.
11.3 Zábradelní madlo
11.3.1 Zábradelní madlo musí být součástí schodišť (viz 11.1) a bezbariérových ramp (viz 11.2).
11.3.2 Přesah madel musí být nejméně 300 mm od hrany nástupního a výstupního stupně nebo začátku a konce rampy. Požadavek na přesah se nevztahuje na vnitřní madla schodišťového zrcadla.
11.3.3 Přesah madla u vstupu na schodiště v případě přístupu výhradně kolmo vůči schodišťovému stupni se provede vodorovným přesahem madla délky nejméně 300 mm (viz obrázek 16).
11.3.4 V případě přístupu kolmo i podélně vůči schodišťovému stupni se přesah madla provede bez vodorovné části (bez dolního vodorovného přesahu) pouze v šikmém směru (viz obrázek 17A).
11.3.5 Přesah madla u výstupu ze schodiště se provede vždy s vodorovnou části madla délky nejméně 300 mm.
11.3.6 Při změnách směru (např. sklonu) mají zábradelní madla plynule navazovat (např. při přechodu mezi schodišťovým ramenem a podestou, v místě lomu schodiště apod.). Ve všech těchto případech musí být vždy zachována výška horního madla 900 mm a dolního madlo 700 mm nad pochozí plochou, tzn. 900 mm (700 mm) nad podestou, schodišťovým stupněm, pochozí plochou rampy.
11.3.8 Mezi madlem a konstrukcí zábradlí, stěnou nebo jinou pevnou překážkou musí být světlá vodorovná vzdálenost nejméně 50 mm pro bezpečný úchop madla. Úchop madla musí být zabezpečen volným obvodem madla v úhlu nejméně 270°.
11.3.9 Průřez zábradelního madla musí být vhodný k uchopení rukou shora a musí mu být možno opsat nejméně ¾ kružnice o:
a) průměru 35 mm až 45 mm v provozech s volným přístupem dospělých osob
b) průměru 25 mm až 32 mm v provozech určených pro děti a pro dolní madlo ve výšce 700 mm
11.3.10 Vizuální kontrast zábradelního madla musí být K ≥ 30 % mezi madly a přilehlým pozadím.
11.3.11 Zábradelní madlo je vhodné pro osoby se zrakovým postižením vybavit hmatovým štítkem s údaji o označení podlaží.
POZNÁMKA U schodiště se štítek umisťuje na zadní stranu pravého madla „hlavou dolů“ v místě nad hranou prvního schodišťového stupně. U bezbariérové rampy se umisťuje 200 mm od začátku madla.
Fota:
|
Schodiště v exteriéru - dobré řešení, kontrastní značení stupnice je v souladu |
Schodiště v exteriéru - dobré řešení, kontrastní značení stupnice je v souladu |
|
Schodiště v interiéru - chybné řešení s nevýrazně a nedostatečně značeným kontrastem stupnice od podstupnice, není v souladu |
Schodiště v terénu - s akceptovatelným řešením rozlišení stupnice od podstupnice, na tyto prvky použit rozdílný materiál. Madla mají vyhovující přesah, ale šířka schodiště a návaznost chodníku pod schodištěm není rozpoznatelná, chybí spodní trubka zábradlí (zarážka) a zeleň omezuje průchod. Celkové úpravy schodiště z tohoto důvodu nejsou v souladu |
|
Schodiště v dopravní stavbě - chybné řešení s nesprávně řešeným kontrastním značením stupnice od podstupnice neumožňující rozlišení hrany stupně, též kontrastní značení podél schodiště (lemování půdorysně pod madlem) není v souladu |
Schodiště v dopravní stavbě - chybné řešení s nesprávně řešeným kontrastním značením stupnice od podstupnice neumožňující rozlišení hrany stupně, není v souladu |
|
|
|
