Akustické orientační a informační majáčky pro zrakově postižené TN120308

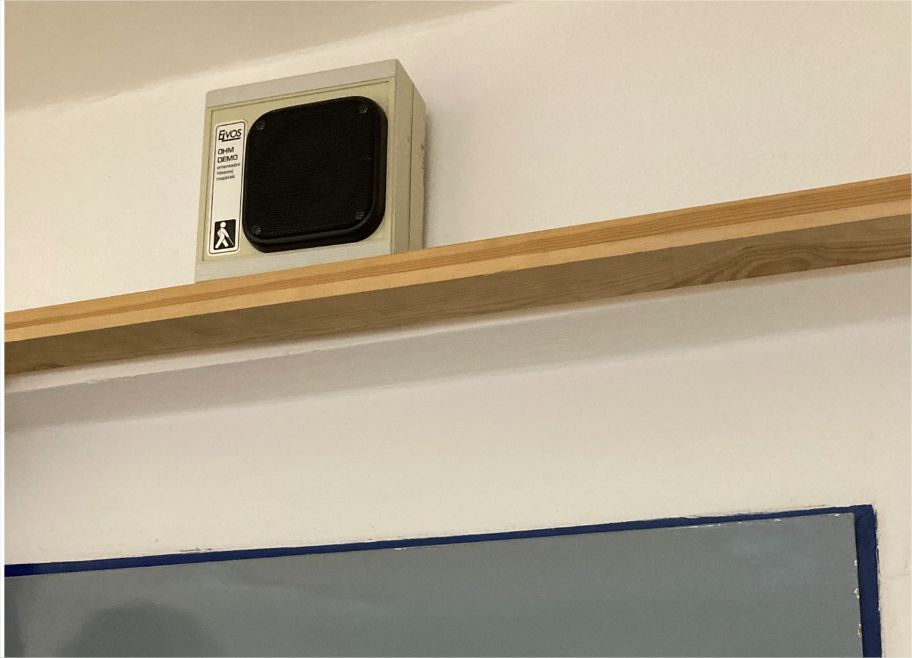

Obrázek



Akustické orientační a informační majáčky pro zrakově postižené TN 12.03.08

Uživatelské vlastnosti a potřeby (pro TN):

Vymezení způsobu použití výrobku (majáčku) ve stavbě:
Akustické orientační a informační majáčky pro zrakově postižené vedou a informují svým charakteristickým zvukem (trylkem) a hlasovou frází nevidomého o umístění a směru konkrétního orientačního bodu (skupiny orientačních bodů) a popisují jeho (jejich) vlastností). Akustické orientační a informační majáčky se umisťují na pozemních i dopravních stavbách (včetně pozemních komunikací a veřejných ploch a vybavení na nich umístěných).  Informují také o existenci a provozu technických zařízení důležitých pro samostatný bezpečný pohyb a orientaci v pozemních a dopravních stavbách (výtahy, eskalátory, pohyblivé chodníky a rampy). Majáčky se dálkově aktivují vysílačkou zrakově postiženého (VPN) vysíláním a zpracováním definovaných povelů pomocí duálního přijímače (TN TZÚS 12.03.07) pro spouštění akustických orientačních a informačních prvků pro zrakově postižené.

Z pohledu ČSN:

ČSN 73 4001 článek 6.2.3.2.1
Akustické kombinace:
Trylek „I-Á“ + hlasová fráze
Trylek „BRLM“ + hlasová fráze
Trylek „CINK“ + hlasová fráze
Trylek „rozložený kvint akord“ potvrzuje aktivaci návěští „D“; tj. požadavek na centrální otevření dveří soupravy metra+ informační fráze
ČSN 73 4001 článek 6.2.3.2.2
MMR a majáčky (pdf)

Ve stavebně technickém osvědčení (STO) je třeba stanovit nebo z příslušné určené normy / určených norem vybrat takové požadavky na výrobky ve vazbě na určené použití výrobku a plnění alespoň jednoho ZP, aby stavba mohla být řádně navržena a provedena podle vyhlášky č. 146/2024 Sb., stanovující požadavky na výstavbu.
Vyvolání akustické informace majáčku přijímačem povelů (duální přijímač povelů /TN TZÚS 12.03.07/ musí umožňovat dálkovou aktivaci příslušným povelem vyslaným pomocí vysílačky nevidomého typu VPN02, VPN02U nebo  PN03 (viz ČSN 73.4001, čl. 6.2 3.3.) Opakovaným použitím povelu č.1 a č.2 v průběhu akustické informace vyvolané těmito povely se probíhající akustická informace bezodkladně ruší.
Další parametry majáčků: kruhová charakteristika antény, dosah dálkové aktivace vysílačkou nevidomého v primárním pásmu a volném prostoru 10 m, v sekundárním pásmu min 40 m, max. 100 m, na funkční frekvenci VPN

Technické návody kontakt viz Zkušební ústav TZUS

Související odkazy a podklady:
