Pásy z měkkých materiálů se specifickou hmatovou úpravou (soustava vytváří |
- Vymezení způsobu použití výrobku ve stavbě:
- Pásy se speciální hmatovou úpravou pro zrakově postižené se používají pro umělé vodicí linie v interiéru dopravních staveb.
Materiál v uvedeném provedení se nesmí použít na pochozích plochách v prostorech uvedených staveb k jinému účelu,
vyloučeno je také jeho jakékoli použití v interiéru i exteriéru ostatních staveb. Okolí hmatových prvků musí zajistit funkční
hmatový kontrast uvedených prvků. Pásy z měkkých materiálů (plasty - vstřikované, lisované, extrudované pásy, dvousložkové
odlévané za studena - V případě, že se na výrobky vztahují harmonizované normy, jedná se pouze o posouzení tvarového řešení.
- c) Pro použití výrobku vyžadující deklaraci environmentálních vlastností v rámci posuzování udržitelnosti staveb.
- Základní požadavky a vymezení sledovaných vlastností:__________________________________________
|
Základní požadavek |
Určené normy: |
Vymezení sledovaných vlastností mající |
|
Požadavky vyplývající |
Určené normy vyplývající ze skupin NV a TN skupiny 11.01 TN skupiny 9.15 |
Sledované vlastnosti dle charakteru výrobku ze TN skupiny 11.01 TN skupiny 9.15 |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
|
Základní požadavek |
Určené normy: |
Vymezení sledovaných vlastností mající |
|
7 |
ČSN EN 15804+A2 |
Uplatnění pouze v případě výrobků Životnost: Použití surovin a druhotných |
- Podklady pro zpracování STO:
|
Základní požadavek |
Technické dokumenty: |
Vymezení sledovaných vlastností: |
|
4. |
ČSN 74 4505 |
Protiskluznost |
|
4. |
technická specifikace výrobce |
Tvarové řešení |
Poznámka: Technickým dokumentem se rozumí evropské, české, zahraniční, mezinárodní, podnikové
normy, EAD, technická dokumentace výrobce, projektová dokumentace apod.
- Přehled dalších právních a tech. předpisů, které se vztahují na výrobek (souběh, doplňkové požadavky):
|
Právní a technický předpis: |
Specifikace požadavku: |
|
Norma ČSN 734001 Přístupnosta bezbariérové užívání |
požadavky zabezpečující užívání staveb osobami s |
|
Příloha rozhodnutí Komise č. 2008/164/ES ze dne 21. 12. |
protiskluznost (4.1.2.5), tvarové řešení - požadavek |
|
Vyhláška č.258/2000 Sb., o ochraně veřejného zdraví a o |
Zdravotní nezávadnost, část šestá § 114, část devátá § 117 |
|
TP 192 |
jen pro výrobky pro použití v působnosti MD ČR |
|
Vyhláška č. 268/2009 Sb., o technických požadavcích na |
§ 21 (2), (3) Protiskluzné vlastnosti (ČSN 74 4505, ČSN 73 4130 apod.) |
- Popis vzorku (případně reprezentanta) pro provedení zkoušek dle tab. 8:
Za typového reprezentanta je možno považovat výrobek v závislosti na materiálové bázi deklarované podle jedné technické
specifikace, zhotovený jednou technologií.
- Požadavky na technickou dokumentaci:
- podrobný popis výrobku a vymezení způsobu použití ve stavbě
- u dovážených výrobků identifikační údaje o jejich výrobci
- odkaz na harmonizované nebo určené normy nebo STO, které budou využity pro posuzování shody
- projektové a výrobní výkresy výrobku
- technologický postup pro jeho výrobu
- technologický postup pro použití výrobku ve stavbě
- technické vlastnosti výrobku vztahující se k základním požadavkům
- popisy a vysvětlení nezbytné ke srozumitelnosti výkresů a funkce výrobku
- návody k použití ve stavbě a případná upozornění v českém jazyce)
- výsledky návrhových a konstrukčních výpočtů a provedených zkoušek
- zkušební protokoly, popřípadě certifikáty
- bezpečnostní list podle nařízení (ES) 1907/2006
- Environmentální prohlášení o produktu (EPD), popř. související dokumenty týkající se environmentálních
vlastností výrobku-uplatnění pouze v případě výrobků deklarovaných dle tab. 2. bod b) - jiné - montážní návod v českém jazyce
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
- Vymezení sledovaných vlastností a způsobu jejich posouzení:
|
|
Název sledované vlastnosti: |
Zkušební |
Předmět zkoušky: |
Počet vzorků |
Poznámka: |
|
|
C/T |
D |
|||||
|
1 |
Sledované vlastnosti dle TN skupiny 11.01 TN skupiny 9.15 |
Zkušební normy |
počet vzorků TN skupiny 11.01 TN skupiny 9.15 |
podle |
podle |
|
|
2 |
Protiskluznost |
ČSN 725191 DIN 51 130 DIN 51097 ČSN 744507 ČSN EN 16165 nebo |
celý vzorek |
10 |
10 |
Dle způsobu platí pro hmatové tabulce 8 |
|
3 |
Tvarové řešení |
ČSN 73 0212-5 ČSN EN ISO 10545-2 |
celý vzorek |
10 |
10 |
Podrobnosti v |
|
4 |
Udržitelné využívání přírodních |
ČSN ISO 14025 |
EPD |
- |
- |
Uplatnění pouze v |
Poznámka: C - certifikace výrobku; T - ověření shody typu výrobku; D - dohled nad certifikovaným výrobkem
- Upřesňující požadavky na posouzení systému řízení výroby u výrobce nebo popis způsobu kontroly
výrobků dovozcem/distributorem:
AO provede posouzení systému řízení výroby u výrobce, zda odpovídá příslušné technické dokumentaci a zda systém řízení
výroby zabezpečuje, aby výrobky uváděné na trh splňovaly požadavky stanovené určenými normami, technickými předpisy
nebo stavebním technickým osvědčením a odpovídaly technické dokumentaci. Pokud u dovážených výrobků
dovozce/distributor nezajistí AO posouzení systému řízení výroby u zahraničního výrobce, je předmětem posouzení způsob
kontroly výrobků dovozcem/distributorem.
Upřesněné požadavky na systém řízení výroby nebo kontrolu výrobků dovozcem jsou uvedeny v „Příloze č. 3 NV č. 163/2002
Sb., ve znění pozdějších předpisů.“
- 10. Postup posuzování shody autorizovanou osobou a návazné termíny: _____________________________
|
Postup posuzování shody AO: |
Vydaný dokument AO: Doba |
Četnost dohledu: |
|
§ 5 certifikace výrobku |
certifikát výrobku, zpráva o vyhodnocení |
1x za 12 měsíců dohled |
|
§ 7 ověření shody výrobku |
protokol o ověření shody doba platnosti |
neprováděn |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
- Zpracovatel:
|
Zpracovatel: |
Název subjektu: |
Sídlo: |
IČO: |
Datum |
|
SONS |
Sjednocené organizace |
Krakovská 21 110 00 PRAHA 1 |
65399447 |
2025-12-01 |
- Poznámky k jednotlivým tabulkám:
Posuzování udržitelnosti staveb je kombinace posuzování environmentálních, sociálních a ekonomických vlastností
zohledňující technické požadavky a funkční požadavky staveb nebo montovaného systému (části stavby), vyjádřená na úrovni
stavby.
Výrobky jsou doplňkově posuzovány podle Metodického pokynu horizontální pracovní skupiny pro 7. ZP.
Poznámka k tab. 1.: Podle NV 119/2024 Sb. výrobce/dovozce, popř, distributor bude uvádět v prohlášení o shodě
Poznámka k tab. 2.: soubor deklarovaných technických vlastností v rozsahu počáteční zkoušky typu, které mohou
ovlivnit alespoň jeden ze základních požadavků na stavby uvedených v příloze č. 1 k tomuto
nařízení.
V STO je třeba stanovit nebo z příslušné určené normy / určených norem vybrat takové
požadavky na výrobky ve vazbě na určené použití výrobku a plnění alespoň jednoho ZP, aby
stavba mohla být řádně navržena a provedena podle vyhlášky č. 146/2024 Sb., stanovující
požadavky na výstavbu.
Poznámka k tab. 3.:
|
|
Tvarové řešení: |
|
Poznámka k tab. 4.: |
Hmatové prvky pro umělé vodicí linie v interiéru dopravních staveb: Prvky s výrazně hmatově (vnímatelným slepeckou holí a nášlapem) odlišným povrchem od okolí |
|
Poznámka k tab. 5.: |
pásku, mezera mezi konci pásků v podélném směru je až 20 mm. Šířka pásku je 30-40 mm s |
|
Poznámka k tab. 8.: |
Dlažební prvky pro lemování umělých vodicích linií v interiéru dopravních staveb Hmatové prvky jsou pokládány na bezesparý povrch se zajištěným hmatovým kontrastem Šířka lemovacího pásu musí být min. 250 mm. Povrch musí být rovinný, bez výstupků, drážek a Dlažební prvky rovinné, bez výstupků a reliéfu, lemující signální, vodicí, varovný a hmatný pás, počet spár mezi dlažebními prvky v délce 1 m lemujícího pásu je max. 5 ks, rovnoměrně Protiskluznost: Povrch prvků pro signální, varovný, hmatný a lemovacípás musí splňovat základní požadavky Hodnota protiskluznosti nesmí být odlišná od požadavku: Norma ČSN 734001 Přístupnost a bezbariérové užívání Odst.: 10.6 Protiskluznost podlah a pochozích ploch |
|
10.6.1 |
Podlaha a pochozí plocha částí staveb, které jsou přístupné veřejnosti, musí |
mít nášlapnou vrstvu s protiskluznou úpravou splňující tyto požadavky:
|
a) |
součinitel smykového tření nejméně 0,5, nebo |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
Poznámky další: Dokumenty uvedené v tabulce 10 se vydávají po písemném vyjádření SONS Sjednocené
organizace nevidomých a slabozrakých ČR z s..(SONS ČR). Krakovská 21, 110 00 Praha 1.
kontakt: https://www.sons.cz/bariery/
Toto písemné vyjádření je nedílnou přílohou vydaných dokumentů AO.
Normy jsou uvedeny včetně změn v nedatovaném odkazu.
Nedatované označení normy se vztahuje na aktuálně platné znění.
Poznámka k TN:
- Platnost technického návodu pro jednotný postup autorizovaných osob při posuzování shody stavebních
výrobků
|
Číslo technického návodu: 12.03.10 |
Datum změny: 2025-12-01 |
|
|
|
|
|

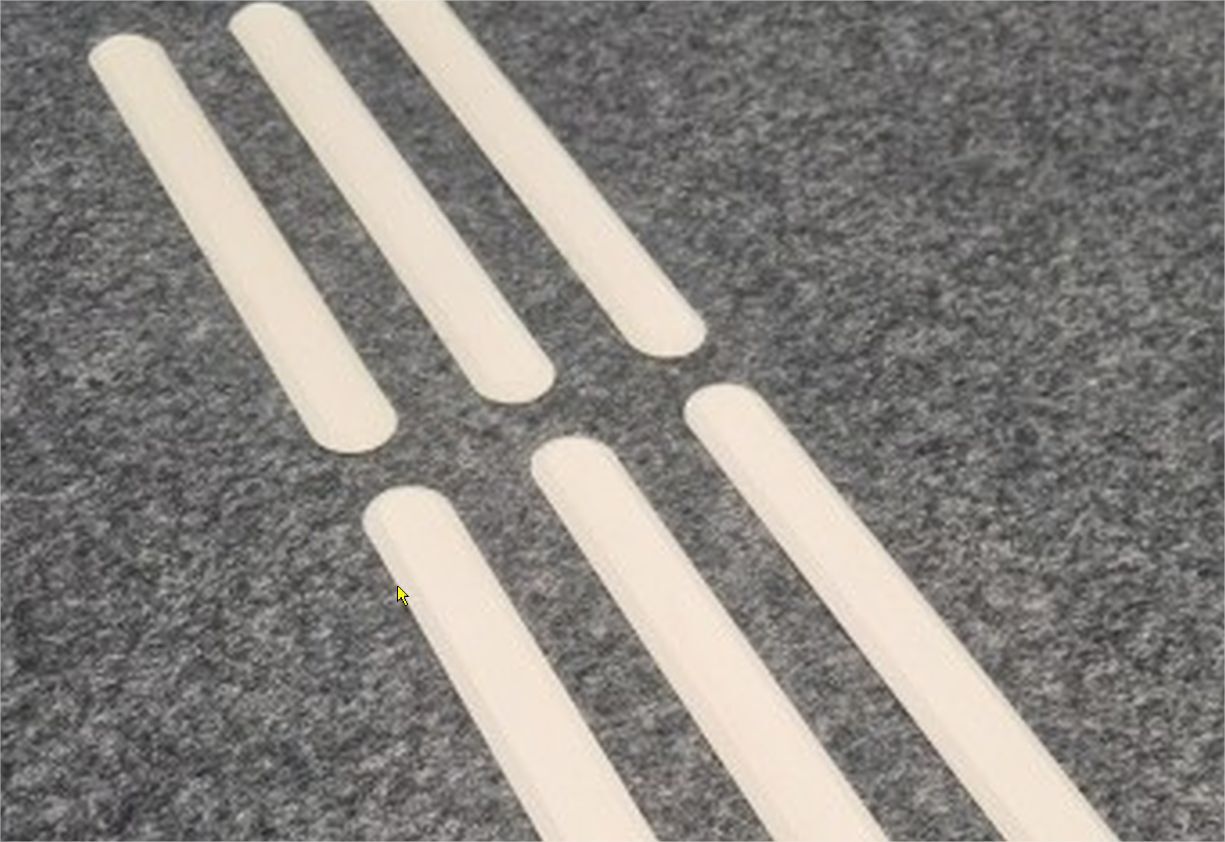

Foto, příklad osazení umělé vodící linie v interiéru, 3 pásky šířky 30 mm
