TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení TN 12.03.09 Desky a pásy z měkkých materiálů se specifickou hmatovou úpravou (výstupky) použitelné v exteriéru na úpravy pochozích ploch pro zrakově postižené |
Zpracovatel tohoto technického návodu je uveden v tabulce 11.
Zpracovatel prohlašuje, že technický návod je založen na ověřených poznatcích vědy, techniky a praxe, je v
souladu s obecně závaznými právními předpisy, českými technickými normami a jinými technickými dokumenty,
harmonizovanými technickými normami a určenými normami, a to vše ke dni zpracování a/nebo aktualizace
technického návodu.
„Tento technický návod je výlučně určen pro provádění certifikace podle § 10 odst. 1 písm. a) zák. č. 22/97
Sb. prováděné osobami autorizovanými dle zák. č. 22/1997 Sb., postupem dle § 2 odst. 2 nařízení vlády č.
163/2002 Sb. Zpracovatel technického návodu nenese odpovědnost za škody způsobené použitím technického
návodu pro jiný účel než výše uvedený.“
Držitelem licence k technickému návodu je Úřad pro technickou normalizaci, metrologii a státní zkušebnictví.
Technický návod je jedním ze způsobů, jímž Úřad pro technickou normalizaci, metrologii a státní zkušebnictví
zajišťuje dodržování jednotného postupu autorizovaných osob při jejich činnosti ve smyslu ustanovení § 11 odst.
1 zákona č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění některých zákonů, ve
znění pozdějších předpisů.
Technický návod není obecně závazný.“
Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle § 5 (vazba na § 10)
- Výrobková skupina (podskupina)_______________________________________________________________
|
název: |
číslo technického návodu |
|
Výrobky pro osoby s omezenou schopností pohybu a orientace: □ madla, □ sklopná sedátka do sprchových koutů, □ zvedací zařízení pro přemístění osob, □ dlažební kostkya dlažební desky se speciální hmatovou úpravou pro □ akustické orientační a informační majáky pro zrakově postižené. |
12.03.09 |
|
Desky a pásy z měkkých materiálů se specifickou hmatovou úpravou (výstupky) použitelné v exteriéru na úpravy pochozích ploch pro zrakově postižené |
- Vymezení způsobu použití výrobku ve stavbě:
- Pásy a desky se speciální hmatovou úpravou pro zrakově postižené se používají pro signální, varovné pásy a hmatné pásy
zřizované v exteriéru. Materiál se nesmí použít na pochozích plochách, komunikacích a v dalších veřejnosti přístupných
prostorech k jinému účelu. Okolí hmatových prvků musí zajistit funkční hmatový kontrast uvedených prvků. Desky a pásy z
měkkých materiálů (plasty - vstřikované, lisované, extrudované pásy, dvousložkové odlévané za studená), se na veřejně
přístupných plochách a komunikacích smí používat ve všech stavbách s výjimkou zpevněných ploch a nástupišť na železnici - V případě, že se na výrobky vztahují harmonizované normy, jedná se pouze o posouzení tvarového řešení.
- c) Pro použití výrobku vyžadující deklaraci environmentálních vlastností v rámci posuzování udržitelnosti staveb.
- Základní požadavky a vymezení sledovaných vlastností:__________________________________________
|
Základní požadavek |
Určené normy: |
Vymezení sledovaných vlastností mající |
|
Požadavky vyplývající |
Určené normy vyplývající ze skupin NV a TN skupiny 11.01 TN skupiny 9.15 |
Sledované vlastnosti dle charakteru výrobku ze TN skupiny 11.01 TN skupiny 9.15 |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
|
Základní požadavek |
Určené normy: |
Vymezení sledovaných vlastností mající |
|
7 |
ČSN EN 15804+A2 |
Uplatnění pouze v případě výrobků Opětovné využití nebo recyklovatelnost Životnost Použití surovin a druhotných materiálů šetrných |
- Podklady pro zpracování STO:
|
Základní požadavek |
Technické dokumenty: |
Vymezení sledovaných vlastností: |
|
4. |
ČSN 74 4505 |
Protiskluznost |
|
4. |
technická specifikace výrobce |
Tvarové řešení |
Poznámka: Technickým dokumentem se rozumí evropské, české, zahraniční, mezinárodní, podnikové
normy, EAD, technická dokumentace výrobce, projektová dokumentace apod.
- Přehled dalších právních předpisů, které se vztahují na výrobek (souběh, doplňkové požadavky):
|
Právní předpis: |
Specifikace požadavku: |
|
Norma ČSN 734001 Přístupnosta bezbariérové užívání |
požadavky zabezpečující užívání staveb osobami s |
|
Příloha rozhodnutí Komise č. 2008/164/ES ze dne 21. 12. |
protiskluznost (4.1.2.5), tvarové řešení - požadavek |
|
Vyhláška č.258/2000 Sb., o ochraně veřejného zdraví a o |
Zdravotní nezávadnost, část šestá § 114, část devátá § 117 |
|
TP 192 |
jen pro výrobky pro použití v působnosti MD ČR |
|
Vyhláška č. 268/2009 Sb., o technických požadavcích na |
§ 21 (2), (3) Protiskluzné vlastnosti (ČSN 74 4505, ČSN 73 4130 apod.) |
- Popis vzorku (případně reprezentanta) pro provedení zkoušek dle tab. 8:
Za typového reprezentanta je možno považovat výrobek v závislosti na materiálové bázi deklarované podle jedné technické
specifikace, zhotovený jednou technologií.
- Požadavky na technickou dokumentaci:
- podrobný popis výrobku a vymezení způsobu použití ve stavbě
- u dovážených výrobků identifikační údaje o jejich výrobci
- odkaz na harmonizované nebo určené normy nebo STO, které budou využity pro posuzování shody
- projektové a výrobní výkresy výrobku
- technologický postup pro jeho výrobu
- technologický postup pro použití výrobku ve stavbě
- technické vlastnosti výrobku vztahující se k základním požadavkům
- popisy a vysvětlení nezbytné ke srozumitelnosti výkresů a funkce výrobku
- návody k použití ve stavbě a případná upozornění v českém jazyce)
- výsledky návrhových a konstrukčních výpočtů a provedených zkoušek
- zkušební protokoly, popřípadě certifikáty
- bezpečnostní list podle nařízení (ES) 1907/2006
- Environmentální prohlášení o produktu (EPD), popř. související dokumenty týkající se environmentálních
vlastností výrobku-uplatnění pouze v případě výrobků deklarovaných dle tab. 2. bod b) - jiné - montážní návod v českém jazyce
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
- Vymezení sledovaných vlastností a způsobu jejich posouzení:
|
|
Název sledované vlastnosti: |
Zkušební |
Předmět zkoušky: |
Počet vzorků |
Poznámka: |
|
|
C/T |
D |
|||||
|
1 |
Sledované vlastnosti dle TN skupiny 11.01 TN skupiny 9.15 |
Zkušební normy |
počet vzorků TN skupiny 11.01 TN skupiny 9.15 |
podle |
podle |
|
|
2 |
Protiskluznost |
ČSN 725191 DIN 51 130 DIN 51097 ČSN 744507 ČSN EN 16165 nebo |
celý vzorek |
10 |
10 |
Dle způsobu platí pro hmatové tabulce 8 |
|
3 |
Tvarové řešení |
ČSN 73 0212-5 ČSN EN ISO 10545-2 |
celý vzorek |
10 |
10 |
Podrobnosti v |
|
4 |
Udržitelné využívání přírodních |
ČSN ISO 14025 |
EPD |
- |
- |
Uplatnění pouze v |
Poznámka: C - certifikace výrobku; T - ověření shody typu výrobku; D - dohled nad certifikovaným výrobkem
- Upřesňující požadavky na posouzení systému řízení výroby u výrobce nebo popis způsobu kontroly
výrobků dovozcem/distributorem:
AO provede posouzení systému řízení výroby u výrobce, zda odpovídá příslušné technické dokumentaci a zda systém řízení
výroby zabezpečuje, aby výrobky uváděné na trh splňovaly požadavky stanovené určenými normami, technickými předpisy
nebo stavebním technickým osvědčením a odpovídaly technické dokumentaci. Pokud u dovážených výrobků
dovozce/distributor nezajistí AO posouzení systému řízení výroby u zahraničního výrobce, je předmětem posouzení způsob
kontroly výrobků dovozcem/distributorem.
Upřesněné požadavky na systém řízení výroby nebo kontrolu výrobků dovozcem jsou uvedeny v „Příloze č. 3 NV č. 163/2002
Sb., ve znění pozdějších předpisů.“
- 10. Postup posuzování shody autorizovanou osobou a návazné termíny: _____________________________
|
Postup posuzování shody AO: |
Vydaný dokument AO: Doba |
Četnost dohledu: |
|
§ 5 certifikace výrobku |
certifikát výrobku, |
1x za 12 měsíců dohled |
|
§ 7 ověření shody výrobku |
protokol o ověření shody doba platnosti |
neprováděn |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
- Zpracovatel:
|
Zpracovatel: |
Název subjektu: |
Sídlo: |
IČO: |
Datum |
|
SONS ČR, z.s. |
Sjednocené organizace |
Krakovská 21 110 00 PRAHA 1 |
65399447 |
2025-12-01 |
- Poznámky k jednotlivým tabulkám:
Posuzování udržitelnosti staveb je kombinace posuzování environmentálních, sociálních a ekonomických vlastností zohledňující
technické požadavky a funkční požadavky staveb nebo montovaného systému (části stavby), vyjádřená na úrovni stavby.
Výrobky jsou doplňkově posuzovány podle Metodického pokynu horizontální pracovní skupiny pro 7. ZP.
Podle NV 119/2024 Sb. výrobce/dovozce, popř, distributor bude uvádět v prohlášení o shodě soubor deklarovaných technických
Poznámka k tab. 1.: vlastností v rozsahu počáteční zkoušky typu, které mohou ovlivnit alespoň jeden ze základních
Poznámka k tab. 2.: požadavků na stavby uvedených v příloze č. 1 k tomuto nařízení.
V STO je třeba stanovit nebo z příslušné určené normy / určených norem vybrat takové
požadavky na výrobky ve vazbě na určené použití výrobku a plnění alespoň jednoho ZP, aby
stavba mohla být řádně navržena a provedena podle vyhlášky č. 146/2024 Sb., stanovující
požadavky na výstavbu.
Poznámka k tab. 3.: Tvarové řešení:
Podle NV 119/2024 Sb. výrobce/dovozce, popř, distributor bude uvádět v prohlášení o
Poznámka k tab. 4.: shodě soubor deklarovaných technických vlastností v rozsahu počáteční zkoušky typu, které
mohou ovlivnit alespoň jeden ze základních požadavků na stavby uvedených v příloze č. 1 k
tomuto nařízení
Poznámka k tab. 5:
Poznámka k tab. 8.:
Hmatové prvky pro signální, varovný a hmatný pás v exteriéru:
Prvky s výrazně hmatově (vnímatelným slepeckou holí a nášlapem) odlišným povrchem od okolní dlažby /
povrchu, s výstupky tvaru kulových úsečí s průměrem 20 až 25 mm a výškou 4 až 5,5 mm s roztečí výstupků 50
až 100 mm
Dlažební prvky pro lemování signálních, varovných a hmatných pásů:
Hmatové prvky jsou pokládány na bezesparý povrch se zajištěným hmatovým kontrastem v prvních 25 cm od
hmatového prvku. V opačném případě musí být funkční hmatový kontrast zajištěn těmito podmínkami:
Šířka lemovacího pásu musí být min. 250 mm. Povrch musí být rovinný, bez výstupků, drážek a podobných
tvarových úprav.
Dlažební prvky rovinné, bez výstupků a reliéfu, lemující signální, vodicí, varovný a hmatný pás, obdélníkového
nebo čtvercového tvaru (bez zkosené hrany, uložené se šířkou spár max. 4 mm při splnění následujících
podmínek:
počet spár mezi dlažebními prvky v délce 1 m lemujícího pásu je max. 5 ks, rovnoměrně rozložených; počet spár
mezi dlažebními prvky na šířku 250 mm lemujícího pásu je max. 1 ks (tj. minimální osová vzdálenost spár musí
být rovna nebo větší 200 mm v obou směrech). Tento požadavek splňují například rovinné dlaždice o rozměrech
200 x 200 mm, 250 x 250 mm bez sražené hrany. Rovinnost dlažby dle ČSN 74 4505.
Protiskluznost:
Povrch prvků pro signální, varovný, hmatný a lemovací pás musí splňovat základní požadavky na
protiskluznost dle normy ČSN 734001
Hodnota protiskluznosti nesmí být odlišná od požadavku:
Norma ČSN 734001 Přístupnost a bezbariérové užívání
Odst.:
10.6 Protiskluznost podlah a pochozích ploch
- Podlaha a pochozí plocha částí staveb, které jsou přístupné veřejnosti, musí
mít nášlapnou vrstvu s protiskluznou úpravou splňující tyto požadavky:
- součinitel smykového tření nejméně 0,5, nebo
- hodnotu výkyvu kyvadla nejméně 40, nebo
- úhel kluzu nejméně 10° (třída R10).
- Podlaha a pochozí plocha teras a dalších venkovních prostor musí mít
nášlapnou vrstvu s protiskluznou úpravou splňující požadavek na úhel kluzu
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |

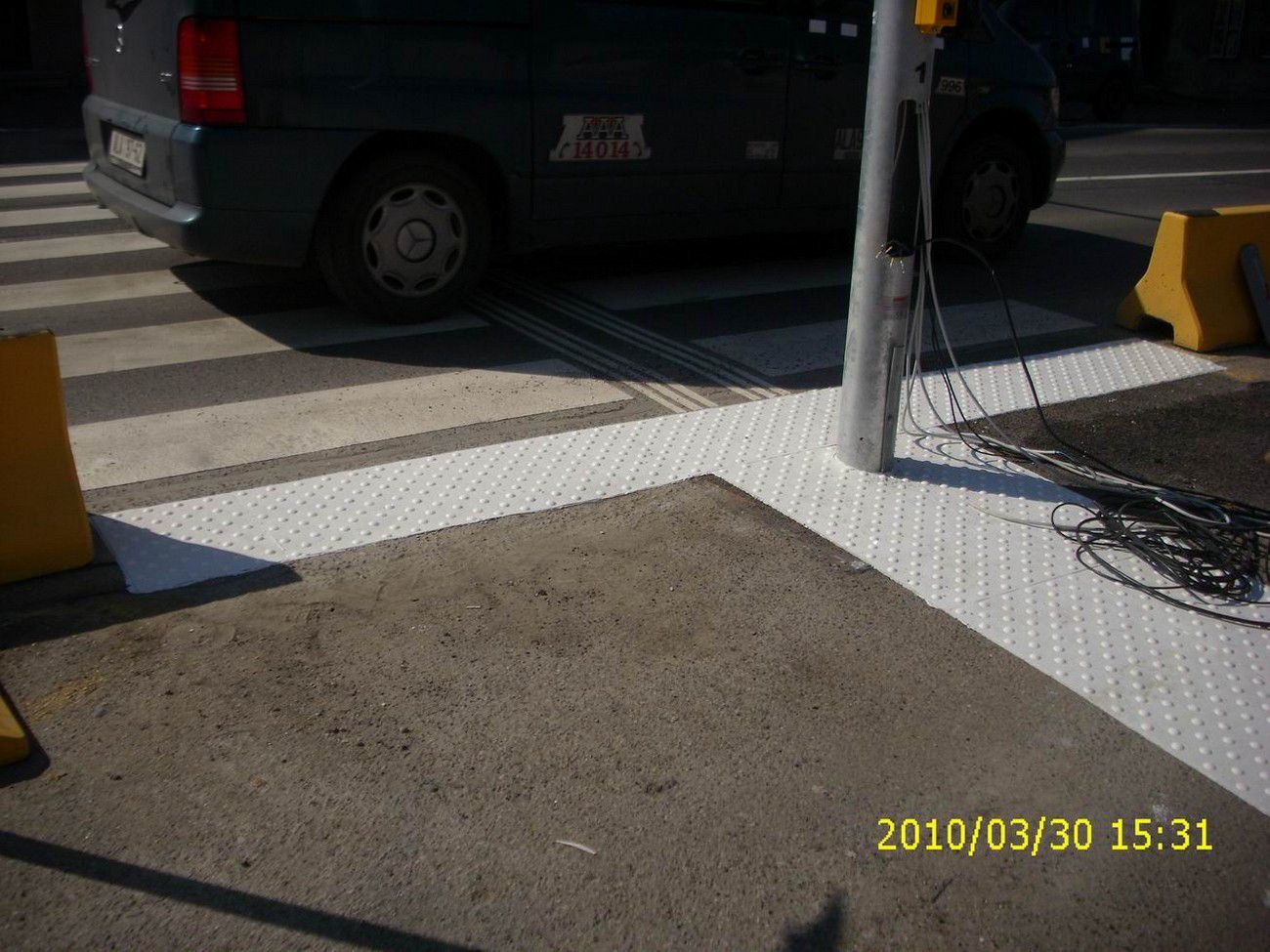

Foto 1
Varovný a signální pás na dodatečně zřizovaném středním ochranném ostrůvku na
nesignalizovaném přechodu hmatové úpravy jsou tvořeny plastovými pásy s integrovanými
výstupky půlkulovitého tvaru, okolí hmatových prvků zajišťující funkční hmatový kontrast tvoří
povrch bez spár
Foto 2
Varovný a signální pás na nesignalizovaném přechodu hmatové úpravy jsou tvořeny plastovými
pásy s integrovanými výstupky půlkulovitého tvaru, okolí hmatových prvků zajišťující funkční hmatový
kontrast tvoří povrch bez spár
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY |
12.03 §7 |
|
nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
Poznámky další: Dokumenty uvedené v tabulce 10 se vydávají po písemném vyjádření SONS Sjednocené
organizace nevidomých a slabozrakých ČR z.s. (SONS ČR). Krakovská 21, 110 00 Praha 1.
https://www.sons.cz/bariery/
Toto písemné vyjádření je nedílnou přílohou vydaných dokumentů AO.
Normy jsou uvedeny včetně změn v nedatovaném odkazu.
Nedatované označení normy se vztahuje na aktuálně platné znění.
Poznámka k TN:
- Platnost technického návodu pro jednotný postup autorizovaných osob při posuzování shody stavebních
výrobků
|
Číslo technického návodu: 12.03.09 |
Datum změny: 2025-12-01 |
|
|
|
