TN12030425
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení TN 12.03.04 Dlažební kostky a dlažební desky se speciální hmatovou úpravou (výstupky, reliéfní povrch) použitelné pro exteriér pro zrakově postižené |
12.03 |
Zpracovatel tohoto technického návodu je uveden v tabulce 11.
Zpracovatel prohlašuje, že technický návod je založen na ověřených poznatcích vědy, techniky a praxe, je v
souladu s obecně závaznými právními předpisy, českými technickými normami a jinými technickými
dokumenty, harmonizovanými technickými normami a určenými normami, a to vše ke dni zpracování
a/nebo aktualizace technického návodu.
Tento technický návod je výlučně určen pro provádění certifikace podle § 10 odst. 1 písm. a) zák. č. 22/97
Sb. prováděné osobami autorizovanými dle zák. č. 22/1997 Sb., postupem dle § 2 odst. 2 nařízení vlády č.
163/2002 Sb. Zpracovatel technického návodu nenese odpovědnost za škody způsobené použitím
technického návodu pro jiný účel než výše uvedený.
Držitelem licence k technickému návodu je Úřad pro technickou normalizaci, metrologii a státní
zkušebnictví.
Technický návod je jedním ze způsobů, jímž Úřad pro technickou normalizaci, metrologii a státní
zkušebnictví zajišťuje dodržování jednotného postupu autorizovaných osob při jejich činnosti ve smyslu
ustanovení § 11 odst. 1 zákona č. 22/1997 Sb., o technických požadavcích na výrobky a o změně a doplnění
některých zákonů, ve znění pozdějších předpisů.
Technický návod není obecně závazný.
Technický návod je vytvořen tak, aby mohlo být provedeno posouzení shody také podle § 5 (vazba na § 10)
- Výrobková skupina (podskupina)
|
název: |
číslo technického |
|
Výrobky pro osoby s omezenou schopností pohybu a orientace: - madla, - sklopná sedátka do sprchových koutů, - zvedací zařízení pro přemístění osob, - dlažební kostky a dlažební desky se speciální hmatovou úpravou pro zrakově postižené, - akustické orientační a informační majáky pro zrakově postižené. |
12.03.04 |
|
Dlažební kostky a dlažební desky se speciální hmatovou úpravou (výstupky, |
- Vymezení způsobu použití výrobku ve stavbě:
- Dlažební kostky a dlažební desky se speciální hmatovou úpravou pro zrakově postižené se používají pro signální, varovné pásy zřizované v exteriéru. Nesmí se použít na veřejně přístupných plochách a komunikacích k jinému účelu. Okolí hmatových prvků musí zajistit funkční hmatový kontrast uvedených prvků. Dlažební prvky z měkkých
materiálů (pryž, recykláty, PVC apod.) se na veřejně přístupných plochách a komunikacích smí používat. Na železničních nástupištích není použití měkkých materiálů pro hmatové prvky povoleno, netýká tvrzených
zátěžových plastů.
V případě, že se na výrobky vztahují harmonizované normy, jedná se pouze o posouzení tvarového řešení.
- Pro použití výrobku vyžadující deklaraci environmentálních vlastností v rámci posuzování udržitelnosti
- Základní požadavky a vymezení sledovaných vlastností:
|
Základní požadavek |
Určené normy: |
Vymezení sledovaných vlastností mající |
|
Požadavky vyplývající TN skupiny 11.01 TN skupiny 9.15 |
Určené normy vyplývající ze skupin NV TN skupiny 11.01 TN skupiny 9.15 |
Sledované vlastnosti dle charakteru výrobku ze skupin NV a jednotlivých TN skupiny 11.01 TN skupiny 9.15 |
|
7 |
ČSN EN 15804+A2 |
Uplatnění pouze v případě výrobků Opětovné využití nebo recyklovatelnost výrobku |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
12.03 |
|
Základní požadavek |
Určené normy: |
Vymezení sledovaných vlastností mající vztah k základním požadavkům na stavby |
|
|
|
Použití surovin a druhotných materiálů šetrných |
- Podklady pro zpracování STO:
|
Základní požadavek |
Technické dokumenty: |
Vymezení sledovaných vlastností: |
|
4. |
ČSN 73 4001 |
Protiskluznost |
|
4. |
technická specifikace výrobce |
Tvarové řešení |
Poznámka: Technickým dokumentem se rozumí evropské, české, zahraniční, mezinárodní, podnikové normy, EAD,
technická dokumentace výrobce, projektová dokumentace apod.
- Přehled dalších právních předpisů, které se vztahují na výrobek (souběh, doplňkové požadavky):
|
Právní předpis: |
Specifikace požadavku: |
|
Norma ČSN 73 4001 Přístupnost a bezbariérové užívání |
požadavky zabezpečující užívání staveb osobami |
|
Nařízení Komise (EU) č. 1300/2014 ze dne 18. listopadu 2014, o technických specifikacích pro |
Požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace v železniční dopravě. |
|
Příloha rozhodnutí Komise č. 2008/164/ES |
protiskluznost (4.1.2.5), tvarové řešení - požadavek železniční interoperability (4.1.2.15 CEN/TS 15209, UIC 140 příloha A, bod 4.2 SŽDC Ž 8.7, zněna č.2, bodli) |
|
Vyhláška č. 258/2000 Sb., o ochraně veřejného zdraví a o změně některých souvisejících zákonů, ve znění pozdějších předpisů |
Zdravotní nezávadnost, část šestá § 114, část devátá § 117 |
|
TP 192 |
jen pro výrobky pro použití v působnosti MD ČR |
|
Vyhláška č. 146/2024 Sb. o požadavcích na výstavbu |
požadavky na vlastnosti konstrukcí, z nich odvozené požadavky na vlastnosti výrobků Protiskluzné vlastnosti (ČSN 74 4505, ČSN 73 4130 apod.) |
- Popis vzorku (případně reprezentanta) pro provedení zkoušek dle tab. 8:
Za typového reprezentanta je možno považovat výrobek v závislosti na materiálové bázi deklarované podle jedné
technické specifikace, zhotovený jednou technologií.
- Požadavky na technickou dokumentaci:
|
7.1 7.2 7.3 7.4 7.5 7.6 7.7 7.8 7.9 7.10 7.11 7.12 7.13 7.14 |
K podrobný popis výrobku a vymezení způsobu použití ve stavbě K u dovážených výrobků identifikační údaje ojejich výrobci □ odkaz na harmonizované nebo určené normy nebo STO, které budou využity pro posuzování shody K projektové a výrobní výkresy výrobku □ technologický postup pro jeho výrobu □ technologický postup pro použití výrobku ve stavbě □ technické vlastnosti výrobku vztahující se k základním požadavkům □ popisy a vysvětlení nezbytné ke srozumitelnosti výkresů a funkce výrobku □ návody k použití ve stavbě a případná upozornění □ upozornění na nebezpečí nebo omezení použitelnosti výrobku (návody musí být v českém jazyce) □ výsledky návrhových a konstrukčních výpočtů a provedených zkoušek □ zkušební protokoly, popřípadě certifikáty □ bezpečnostní list podle nařízení (ES) 1907/2006 K Environmentální prohlášení o produktu (EPD), popř. související dokumenty týkající se environmentálních vlastností výrobku - uplatnění pouze v případě výrobků deklarovaných dle tab. 2. bod b) |
|
7.15 |
□ jiné - montážní návod v českém jazyce |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
12.03 |
- Vymezení sledovaných vlastností a způsobu jejich posouzení:
|
Č. |
Zkušební |
Počet vzorků |
||||
|
Název sledované vlastnosti: |
postup (ČSN): |
Předmět zkoušky: |
C/T |
D |
Poznámka: |
|
|
1 |
Sledované vlastnosti dle TN skupiny 11.01 TN skupiny 9.15 |
Zkušební normy |
počet vzorků TN skupiny 11.01 TN skupiny 9.15 |
podle |
podle |
|
|
2 |
Protiskluznost |
ČSN 72 5191 DIN 51 130 DIN 51097 ČSN 74 4507 ČSN EN 16165 nebo podle postupů uvedených v příslušných EN |
celý vzorek |
10 |
10 |
Dle způsobu |
|
3 |
Tvarové řešení |
ČSN 73 0212-5 ČSN EN ISO 10545-2 |
celý vzorek |
10 |
10 |
Podrobnosti v |
|
4 |
Udržitelné využívání přírodních zdrojů |
ČSN ISO 14025 |
EPD |
- |
- |
Uplatnění pouze v případě výrobků deklarovaných |
Poznámka: C - certifikace výrobku; T - ověření shody typu výrobku; D - dohled nad certifikovaným výrobkem
- Upřesňující požadavky na posouzení systému řízení výroby u výrobce nebo popis způsobu
kontroly výrobků dovozcem/distributorem:
AO provede posouzení systému řízení výroby u výrobce, zda odpovídá příslušné technické dokumentaci a zda systém
řízení výroby zabezpečuje, aby výrobky uváděné na trh splňovaly požadavky stanovené určenými normami, technickými
předpisy nebo stavebním technickým osvědčením a odpovídaly technické dokumentaci. Pokud u dovážených výrobků
dovozce/distributor nezajistí AO posouzení systému řízení výroby u zahraničního výrobce, je předmětem posouzení
způsob kontroly výrobků dovozcem/distributorem.
Upřesněné požadavky na systém řízení výroby nebo kontrolu výrobků dovozcem jsou uvedeny v „Příloze č. 3 NV č.
163/2002 Sb., ve znění pozdějších předpisů.“
- Postup posuzování shody autorizovanou osobou a návazné termíny:
|
Postup posuzování shody AO: |
Vydaný dokument AO: |
Četnost dohledu: |
|
§ 5 |
certifikát výrobku, zpráva o vyhodnocení neomezena - prováděn dohled |
1x za 12 měsíců dohled |
|
§ 7 |
protokol o ověření shody |
neprováděn |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
12.03 |
- Zpracovatel:
|
Zpracovatel: |
Název subjektu: |
Sídlo: |
IČO: |
Datum |
|
SONS |
Sjednocené organizace |
Krakovská 21 |
65399447 |
2025-12-01 |
- Poznámky k jednotlivým tabulkám:
|
Poznámka k tab. 1.: |
Posuzování udržitelnosti staveb je kombinace posuzování environmentálních, |
|
Poznámka k tab. 2.: |
sociálních a ekonomických vlastností zohledňující technické požadavky a funkční požadavky staveb nebo montovaného systému (části stavby), vyjádřená na úrovni stavby. Výrobky jsou doplňkově posuzovány podle Metodického pokynu horizontální |
|
Poznámka k tab. 3.: |
Podle NV 119/2024 Sb. výrobce/dovozce, popř, distributor bude uvádět v prohlášení o shodě soubor deklarovaných technických vlastností v ozsahu počáteční zkoušky typu, které mohou ovlivnit alespoň jeden ze základních požadavků na stavby uvedených v příloze č. 1 k tomuto nařízení. |
|
Poznámka k tab. 4.: |
V STO je třeba stanovit nebo z příslušné určené normy / určených norem vybrat takové požadavky na výrobky ve vazbě na určené použití výrobku a plnění alespoň jednoho ZP, aby stavba mohla být řádně navržena a provedena podle vyhlášky č. 146/2024 Sb., stanovující požadavky na výstavbu. |
Poznámka k tab. 5.:
|
Poznámka k tab. 8.: |
Tvarové řešení: Dlažební prvky pro signální, varovný a hmatný pás: Dlažební prvky s výrazně hmatově (vnímatelným slepeckou holí a nášlapem) odlišným povrchem od okolní dlažby, obdélníkového (funkční minimální rozměr 100 x 200 mm), nebo čtvercového tvaru (funkční minimální rozměr 200 x 200 mm), u materiálů používaných výhradně v památkových zónách a rezervacích minimální rozměr 60 x 60 mm) se zkosenou hranou o délce maximálně 2 mm, uložené Dlažební prvky s délkou sražené hrany až 4 mm lze ověřit na dobu nejvýše do U konstrukčních prefabrikovaných prvků s integrovanými hmatovými pravami je na styku těchto prvků možné zvýšit šířku spáry v pochozí ploše na maximálně 10 mm (dáno konkrétním provedením sražené stykové hrany s výstupky tvaru kulových úsečí s průměrem 20 až 25 mm a výškou 4 až 5,5 mm s roztečí výstupků ^ s výstupky tvaru válců a komolých kuželů s průměrem 20 až 25 mm a výškou 4 až 5,5 mm s roztečí výstupků 50 až 100 mm ^ reliéfní povrch s max. výškovými rozdíly 8 mm a s roztečí vrcholů reliéfu (hřebenu reliéfu) 30 až 60 mm, z bezpečnostních důvodů nesmí být dlažební prvky s touto úpravou použity na zastávkách a nástupištích veřejné dopravy ^ s výstupky o rozměrech 20 x 20 mm, 25 x 25 mm, 30x30mm a 40 x 40 mm s . rozdíly 4-5,5 mm a s roztečí osy výstupků v obou směrech 50 až 60 mm, hrany výstupků mohou být zaoblené nebo sražené s hodnotou do 1,5 mm, ^ při použití měkkých materiálů (pryž, recykláty, plasty apod.) musí být výstupky nedílnou součástí pásu, na kterém jsou provedeny, tvořeny jsou vyztuženými kulovými úsečemi o průměru 20 až 24 mm, výšce 4,5 až 5,5 mm a rozteči 50 ^ šířka spár mezi jednotlivými hmatovými prvky nesmí být větší než 4 mm u Dlažební prvky pro lemování signálních, varovných a hmatných pásů: Dlažební prvky rovinné, bez výstupků a reliéfu, lemující signální, vodicí, varovný a |
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
12.03 |
hmatný pás, obdélníkového nebo čtvercového tvaru (bez zkosené hrany, uložené se
šířkou spár max. 4 mm při splnění následujících podmínek:
počet spár mezi dlažebními prvky v délce 1 m lemujícího pásu je max. 5 ks, rovnoměrně rozložených; počet spár mezi dlažebními prvky na šířku 250 mm
lemujícího pásu je max. 1 ks (tj. minimální osová vzdálenost spár musí být rovna nebo větší 200 mm v obou směrech). Tento požadavek splňují například rovinné
dlaždice o rozměrech 200 x 200 mm, 250 x 250 mm bez sražené hrany. Rovinnost dlažby dle ČSN 74 4505.
Protiskluznost:
Povrch dlažebních prvků pro signální, varovný, hmatný a lemovací pás musí
splňovat základní požadavky na protiskluznost dle normy ČSN 73 4001 Přístupnost a bezbariérové užívání, odst. 10.6 Protiskluznost podlah a pochozích ploch: 10.6.1 Podlaha a pochozí plocha částí staveb, které jsou přístupné veřejnosti, musí mít nášlapnou vrstvu s protiskluznou úpravou splňující tyto požadavky:
a) součinitel smykového tření nejméně 0,5, nebo
b) hodnotu výkyvu kyvadla nejméně 40, nebo
c) úhel kluzu nejméně 10° (třída R10).
10.6.2 Podlaha a pochozí plocha teras a dalších venkovních prostor musí mít
nášlapnou vrstvu s protiskluznou úpravou splňující požadavek na úhel kluzu od 19
do 27° (třída R11).
Varovný a signální pás na nesignalizovaném přechodu
hmatové úpravy jsou tvořeny jednotlivými prvky o rozměrech 60 x 60 mm
s nepravidelným povrchem, lemování je provedeno rovinnými dlaždicemi o rozměru 250 x 500 mm
úprava je typická pro památkové zóny a rezervace
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
12.03 |
Varovný a signální pás na středním ochranném ostrůvku na signalizovaném
přechodu
hmatové úpravy jsou tvořeny jednotlivými prvky o rozměrech 100 x 200 mm
s výstupky půlkulovitého tvaru, okolí hmatových prvků tvoři povrch bez spár
Varovný a signální pás na dodatečně zřizovaném středním ochranném ostrůvku na nesignalizovaném přechodu
hmatové úpravy jsou tvořeny plastovými pásy s integrovanými výstupky půlkulovitého tvaru, okolí hmatových prvků tvoři povrch bez spár
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
12.03 |
Signální pás na železničním nástupišti je tvořen jednotlivými prvky o rozměrech minimálně 100 x 200 mm s výstupky půlkulovitého tvaru, lemující pás na železnici
má šířku 400 mm a je tvořen deskami o rozměrech 200 x 200 mm, v některých případech je tvořena deskami o rozměrech 200x200 mm celá plocha nástupiště,
na prefabrikovaných nástupištích je signální pás tvořen výstupky půlkulovitého tvaru integrovanými do plochy nástupištní desky
Hmatové prvky na železničních nástupištích jsou v barvě dlažby - j šedé
|
TECHNICKÝ NÁVOD PRO ČINNOSTI AUTORIZOVANÝCH OSOB PŘI POSUZOVÁNÍ SHODY STAVEBNÍCH VÝROBKŮ PODLE nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., nařízení |
12.03 |

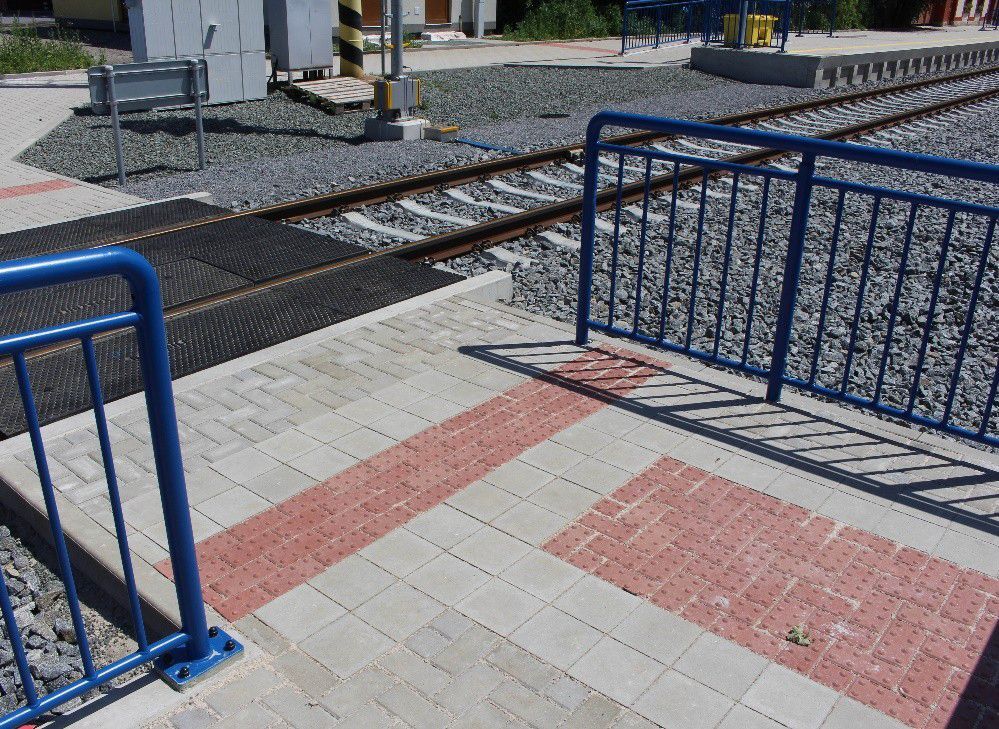

Varovný a signální pás na centrálním přechodu v železniční stanici
hmatové úpravy jsou tvořeny jednotlivými prvky o rozměrech 100x200 mm s výstupky půlkulovitého tvaru, lemující pás na železnici má šířku 400 mm
tvořen deskami o rozměrech 200 x 200 mm
Poznámky další:
Dokumenty uvedené v tabulce 10 se vydávají po písemném vyjádření SONS Sjednocené organizace nevidomých a slabozrakých ČR z s..(SONS ČR).
Krakovská 21 110 00 Praha 1. https://www.sons.cz/bariery/
Toto písemné vyjádření je přílohou vydaných dokumentů AO.
Normy jsou uvedeny včetně změn v nedatovaném odkazu.
Poznámky k TN: Nedatované označení normy se vztahuje na aktuálně platné znění.
- Platnost technického návodu pro jednotný postup autorizovaných osob při posuzování shody
stavebních výrobků
